Der heiße Draht

Es folgen ein paar Bilder und Worte zur Entwicklung und dem Bau des heißen Drahtes.

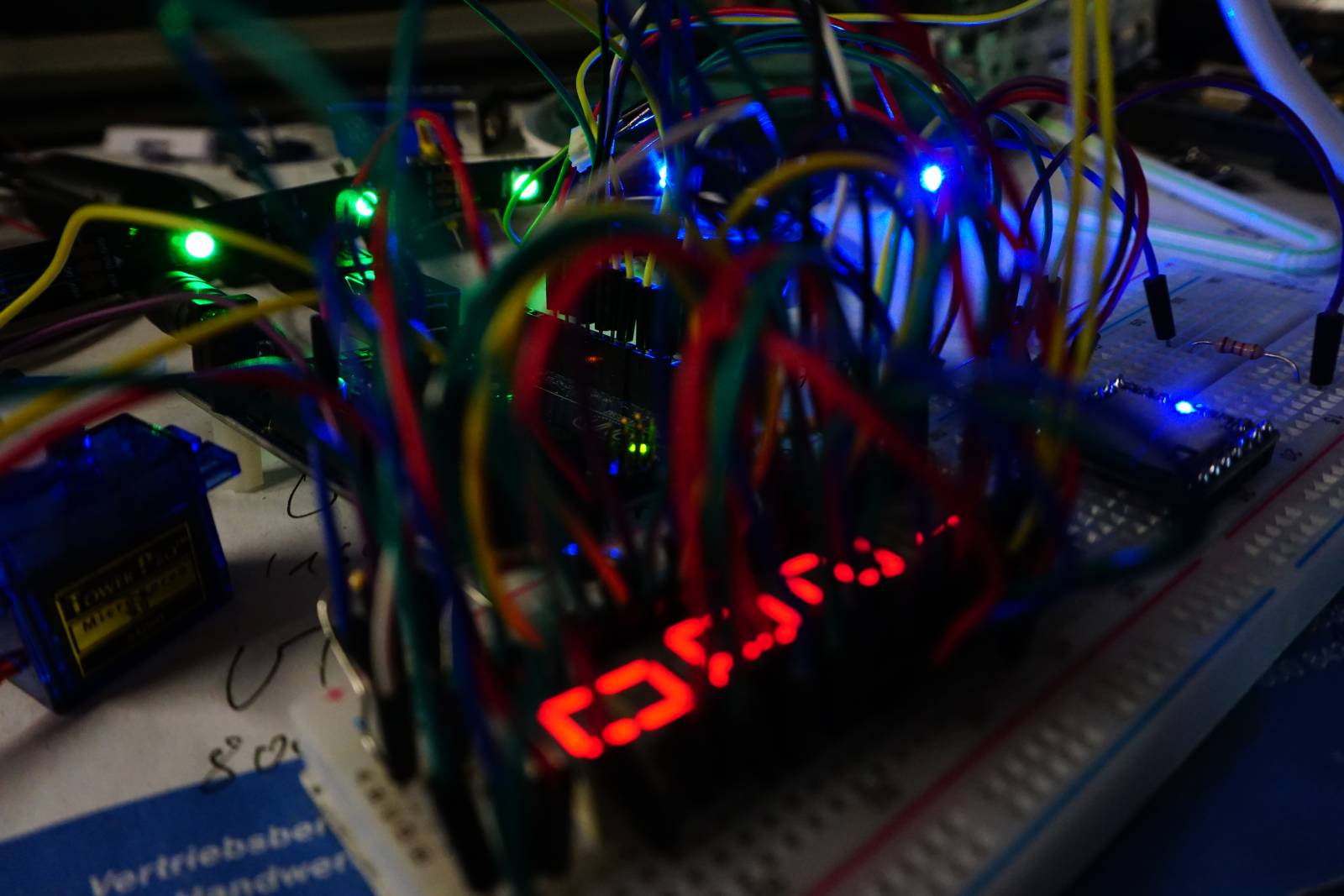

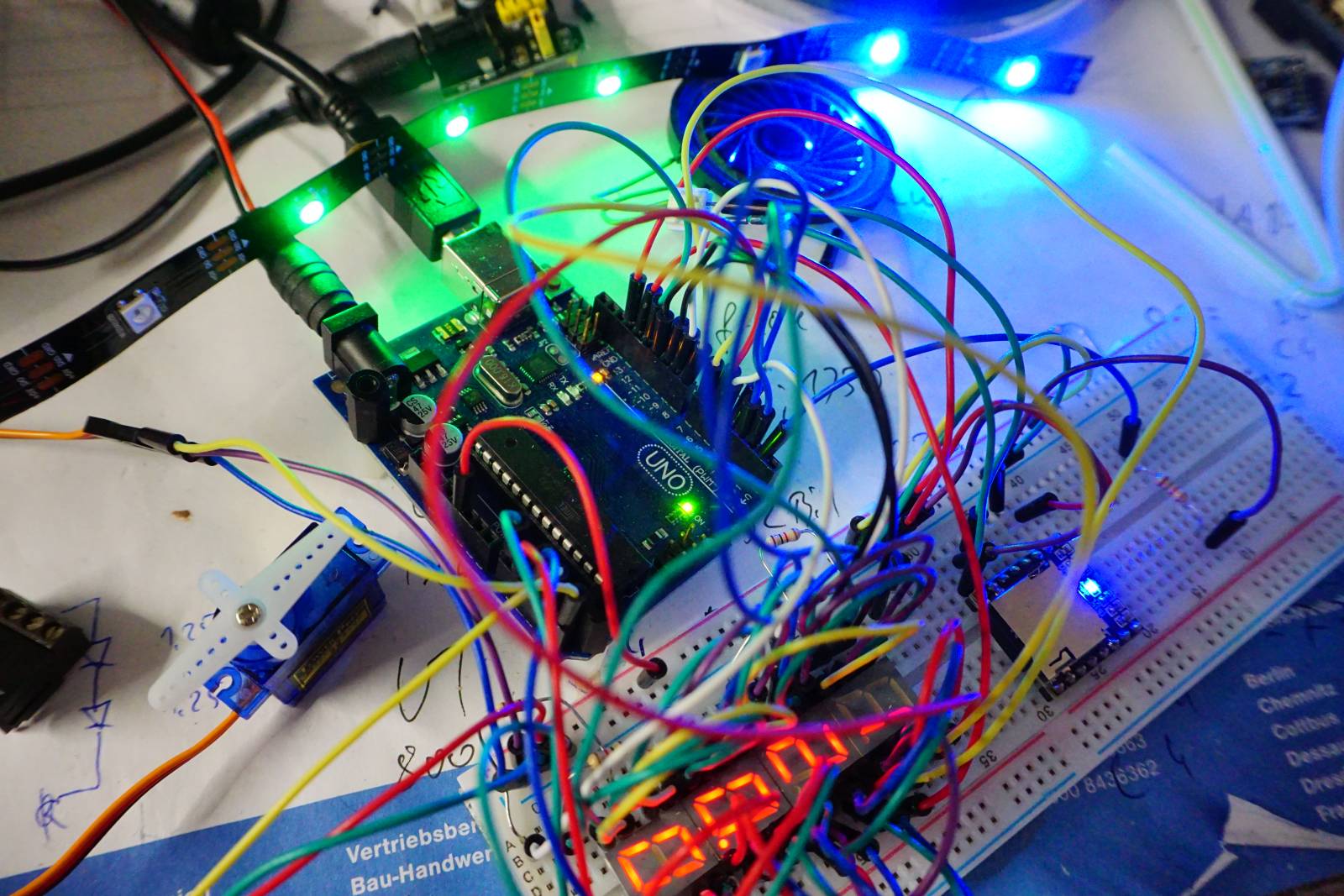

Zuerst war da die Idee und die Frage, ob sich das so überhaupt programmieren lässt. Deshalb erst mal alles auf ein Steckbrett gesteckt.

Das Programm ist vollständig mit der Arduino-IDE geschrieben

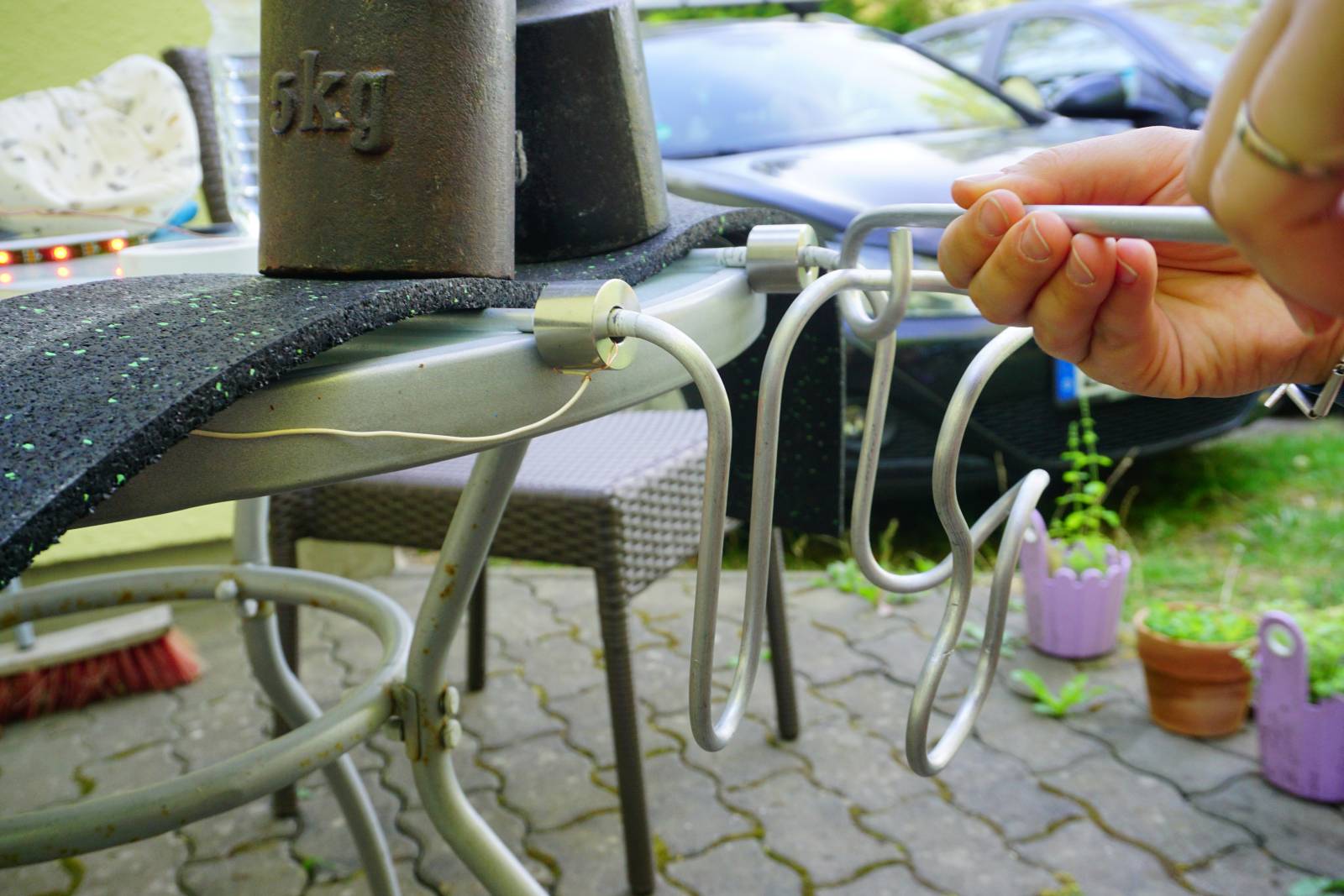

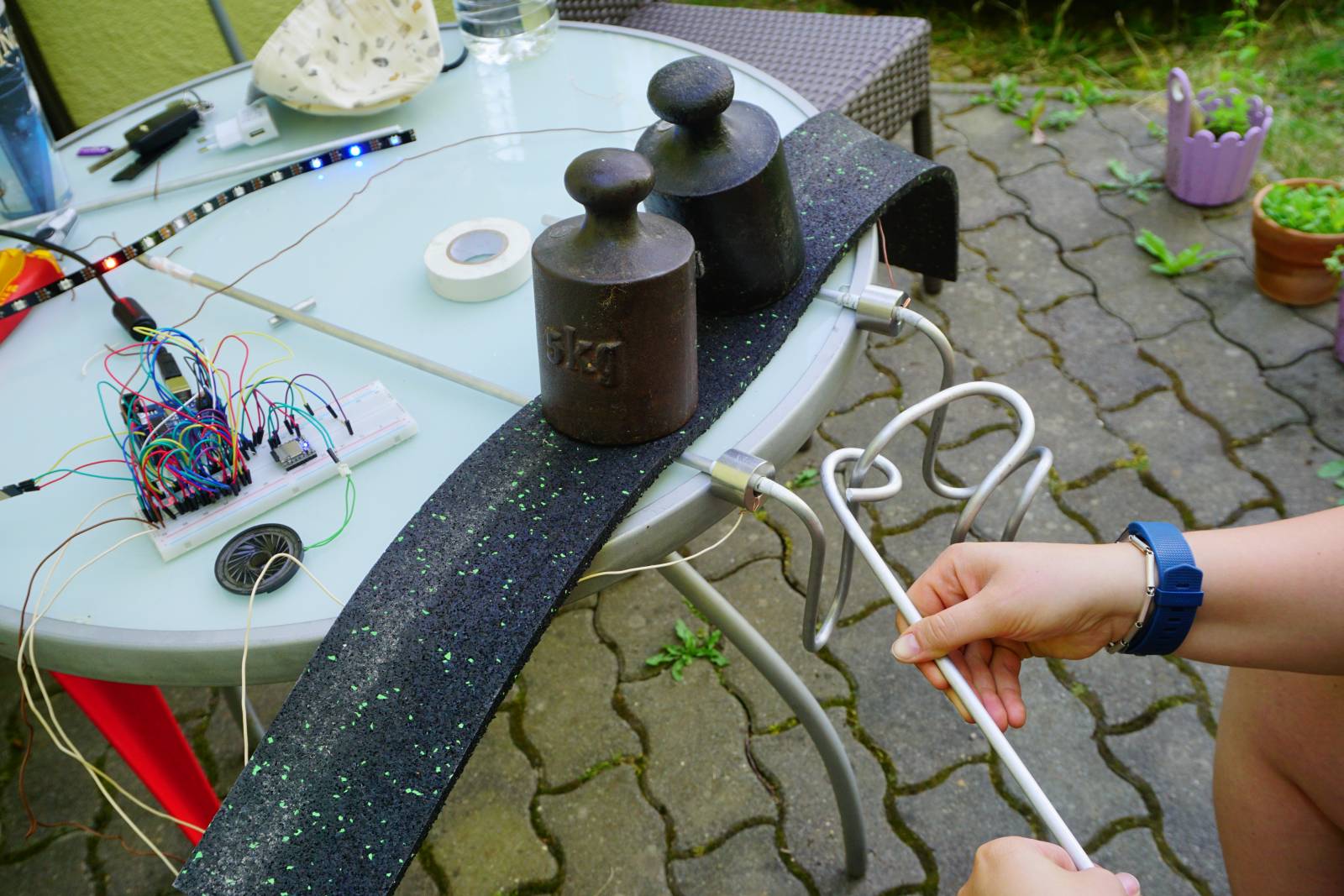

Direkt nach dem Biegen einer 2m Alu-Stange wurden die ersten Praxistests im Garten gemacht.

Hier wurde auch die endgültige Zeit festgelegt.

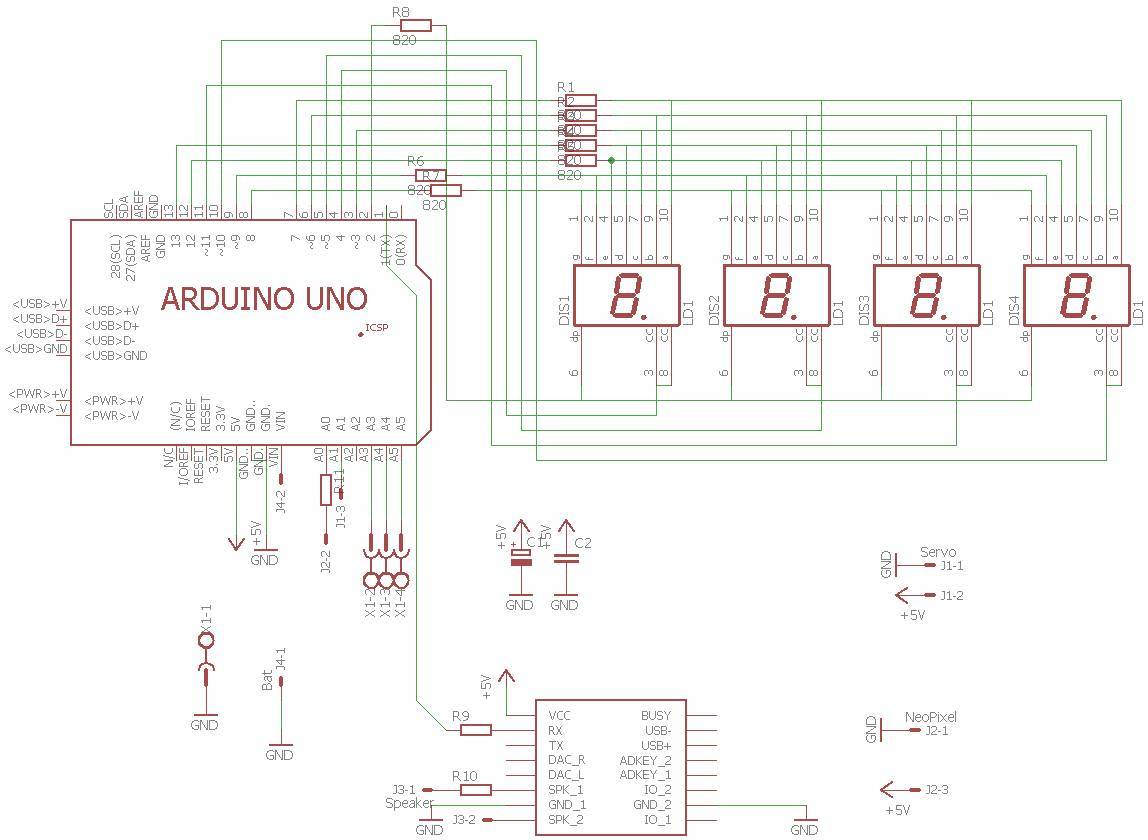

Jetzt konnte die Produktion losgehen. Als erstes ein Schaltplan...

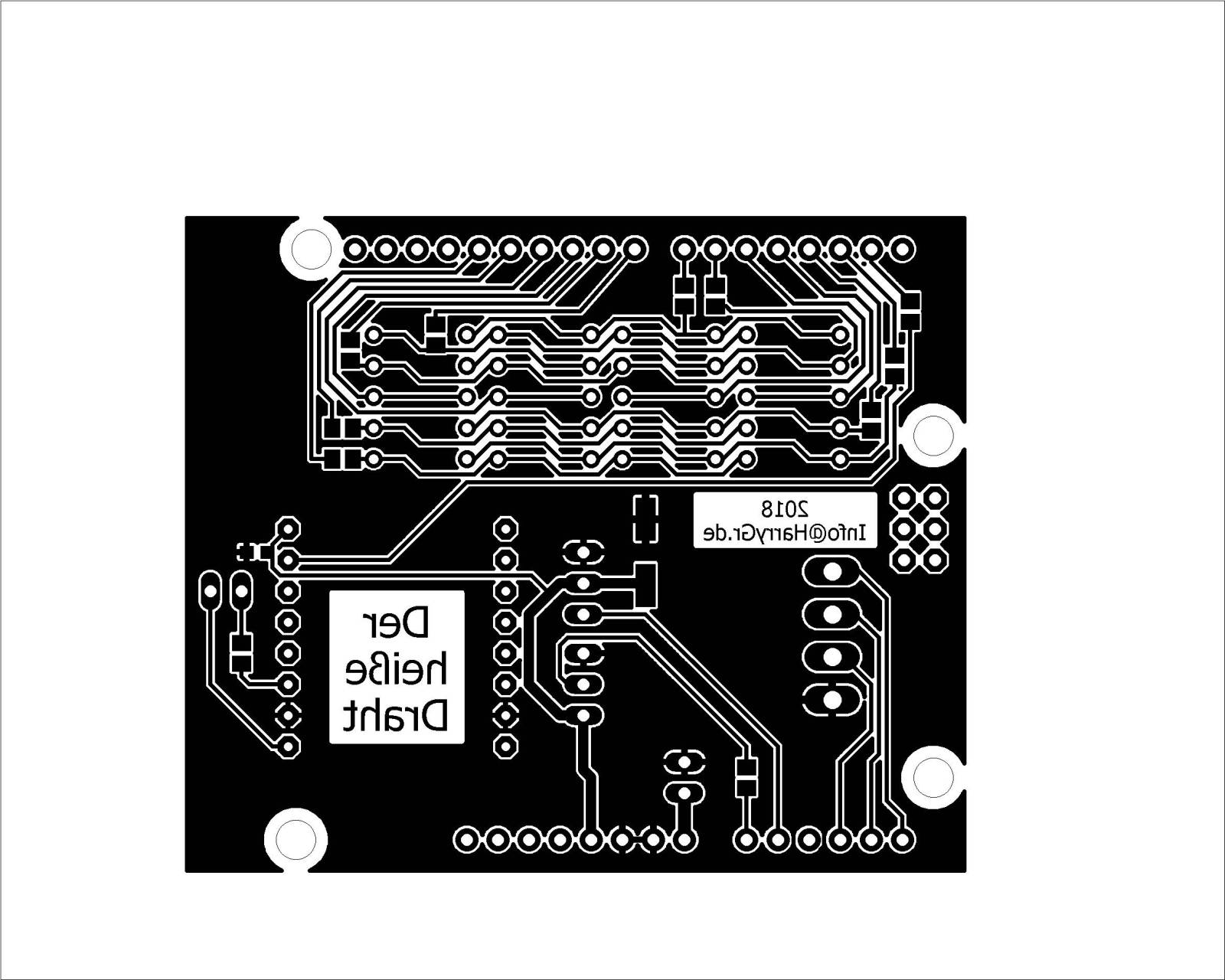

... um ein Layout zu erstellen.

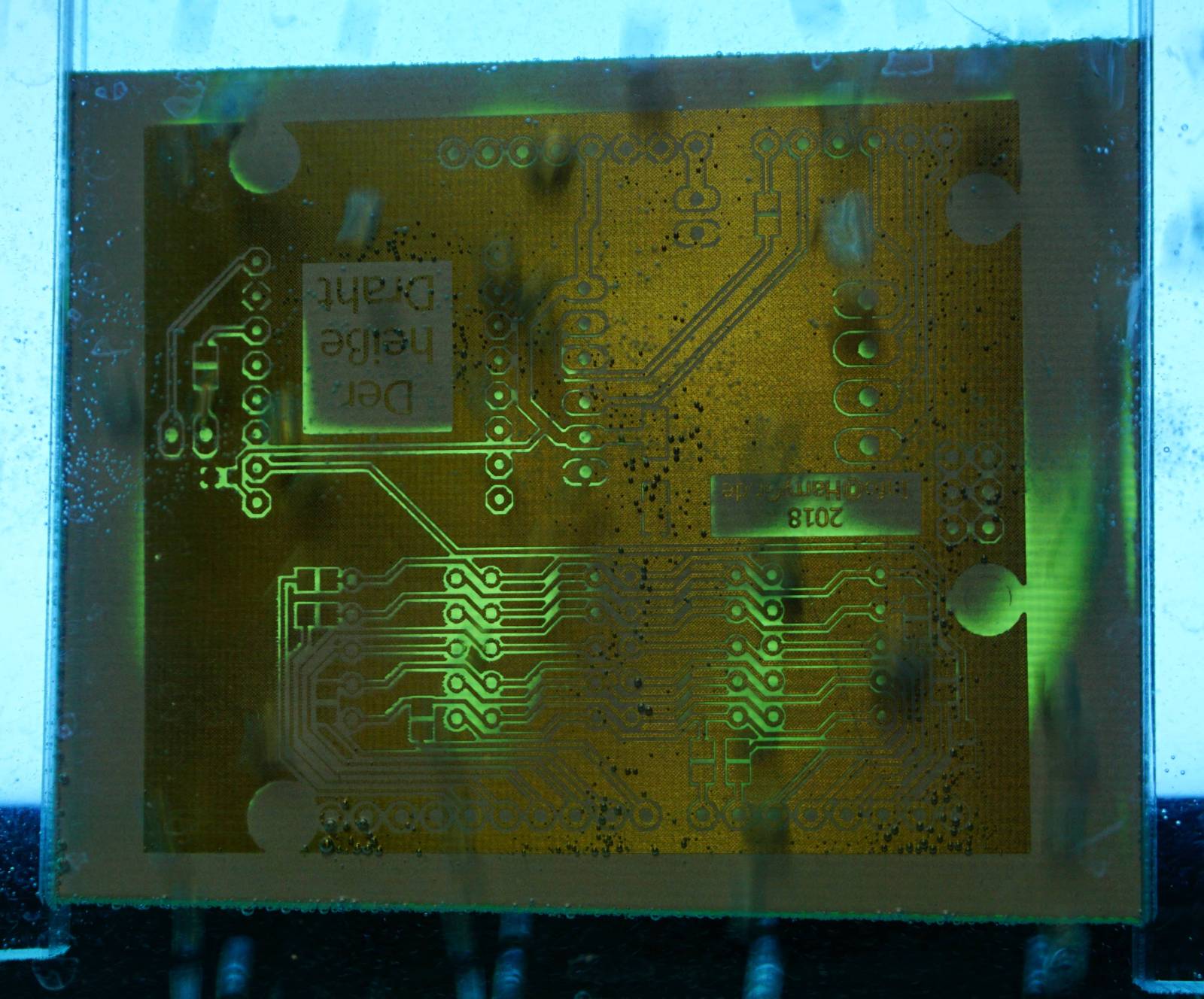

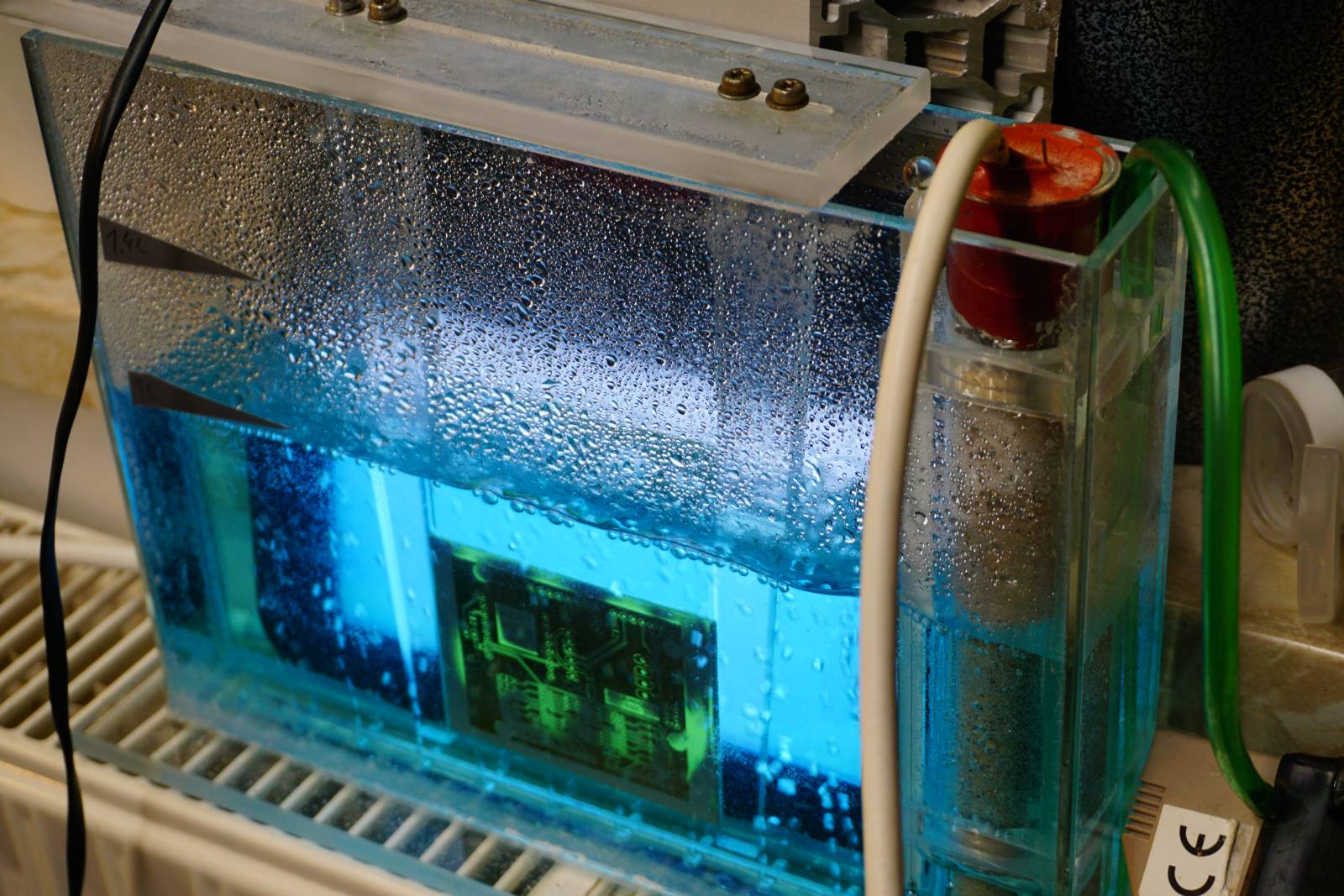

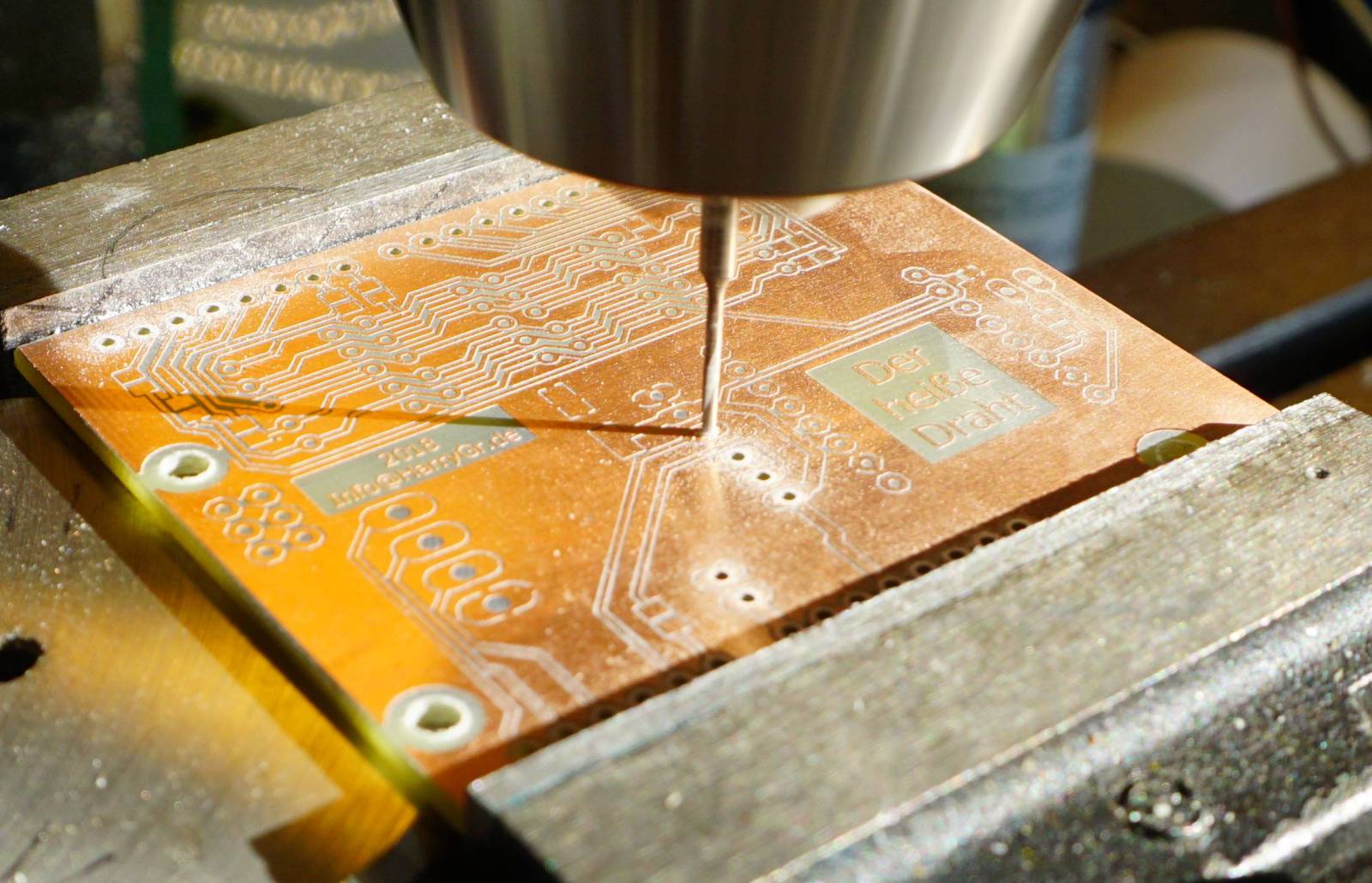

Die Platine wird geätzt.

Zu sehen ist ein Fehlversuch, weil der Ausdruck zu blass war.

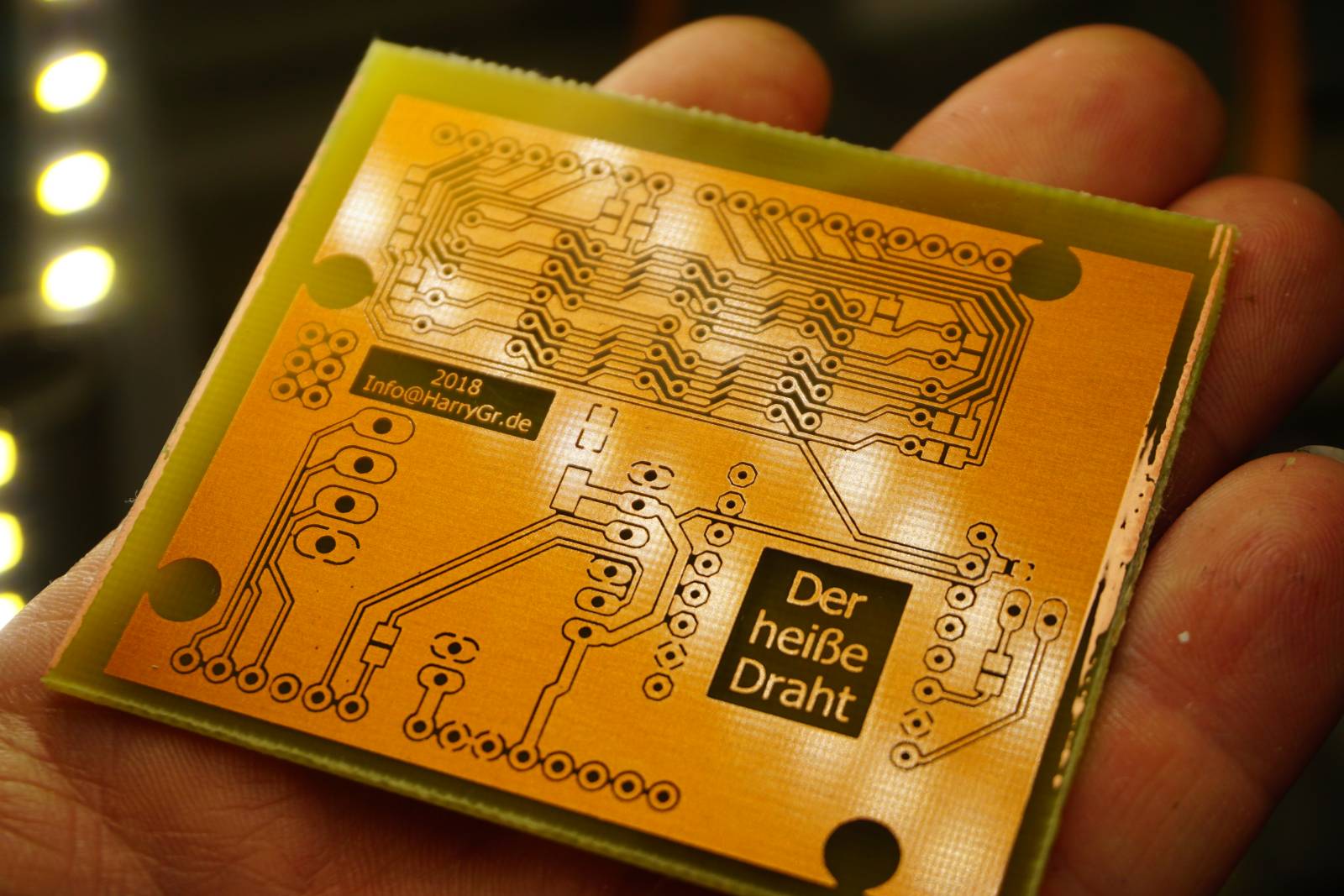

Der zweite Anlauf war besser :)

Ein paar Löscher rein...

... und schon kann alles verlötet werden

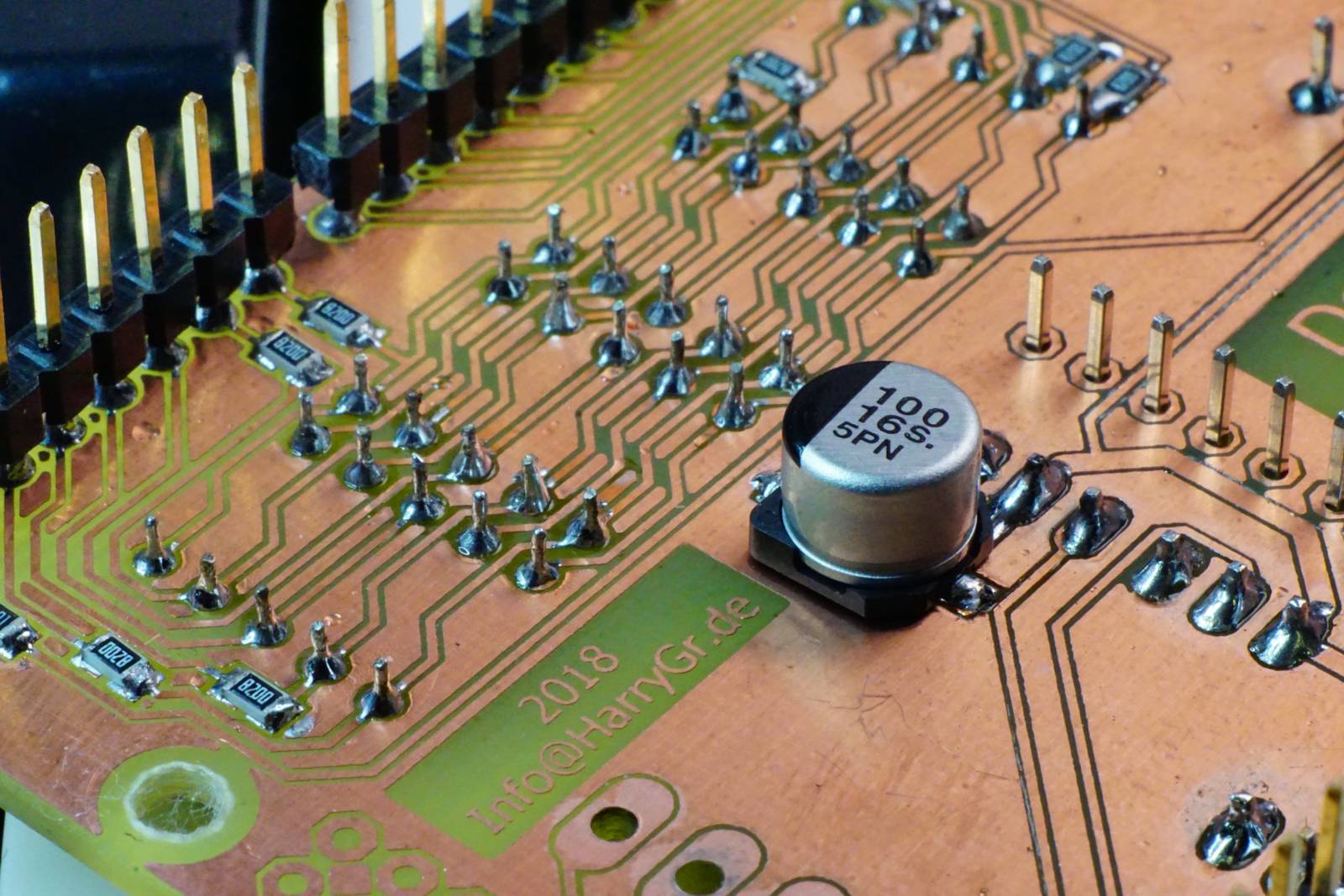

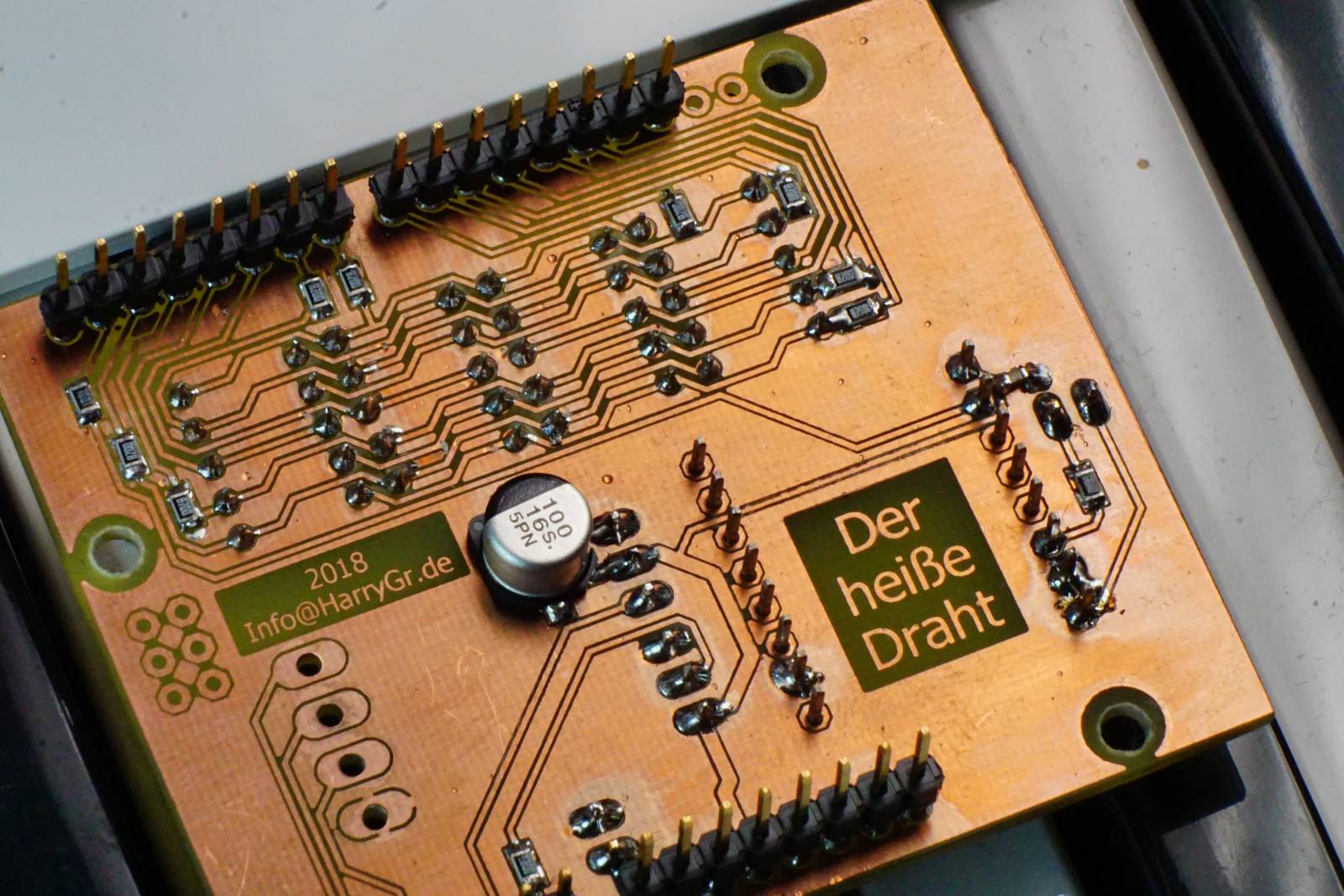

Die fertige Platine:

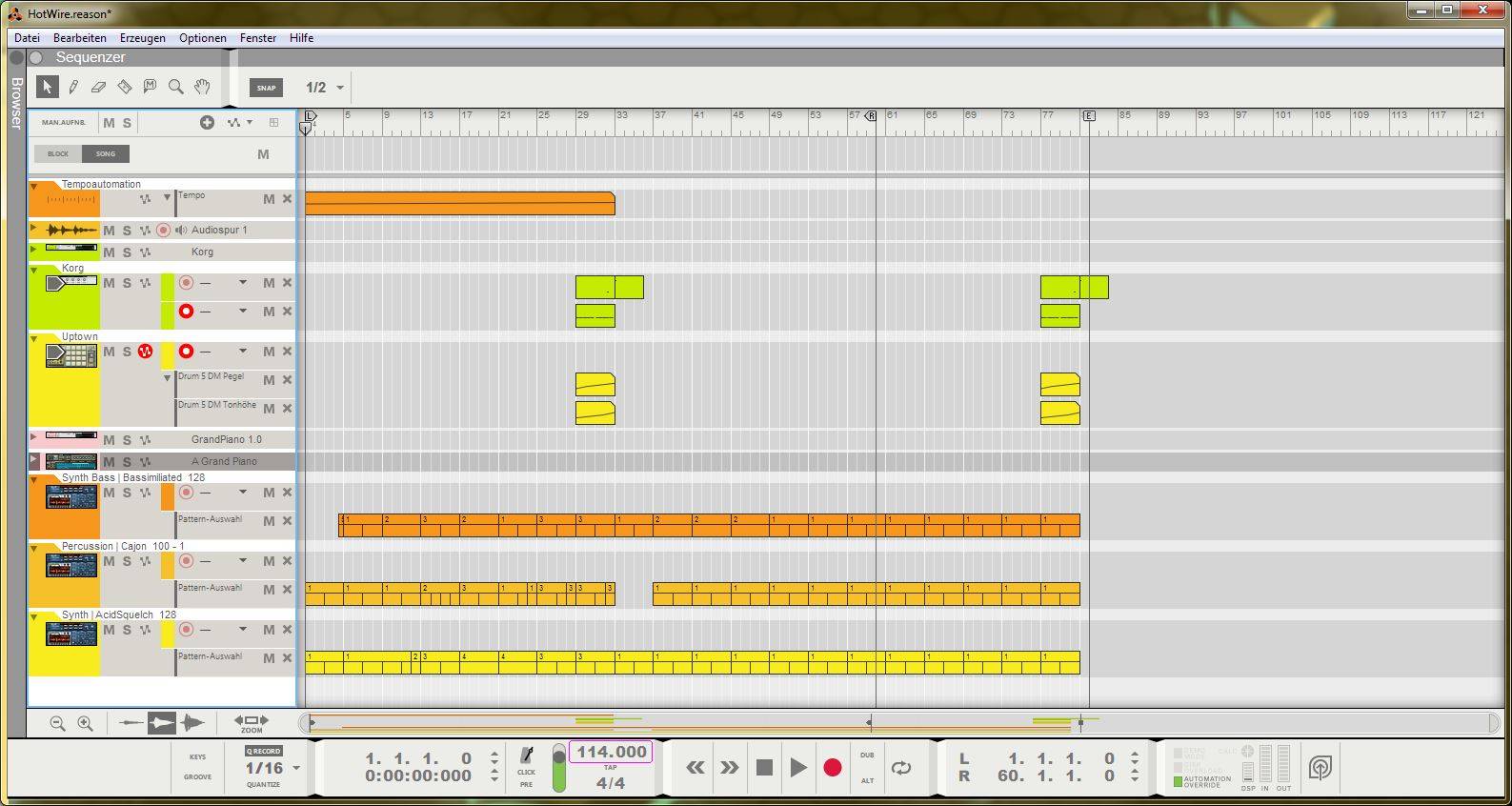

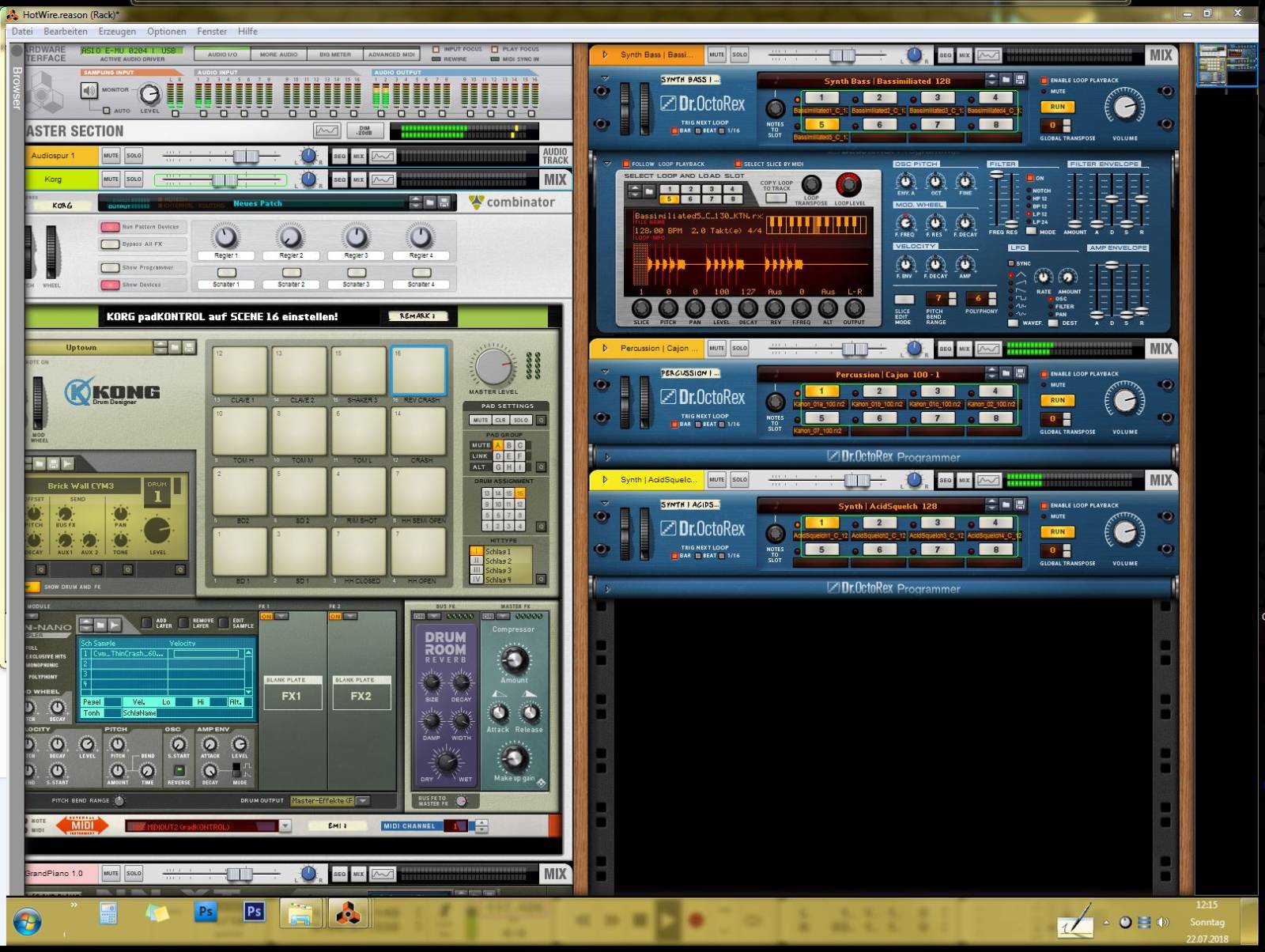

Die Musik und Sounds sind ohne viel Bemühungen in Reason entstanden.

Sie bestehen zum Großteil aus fertigen Samples.

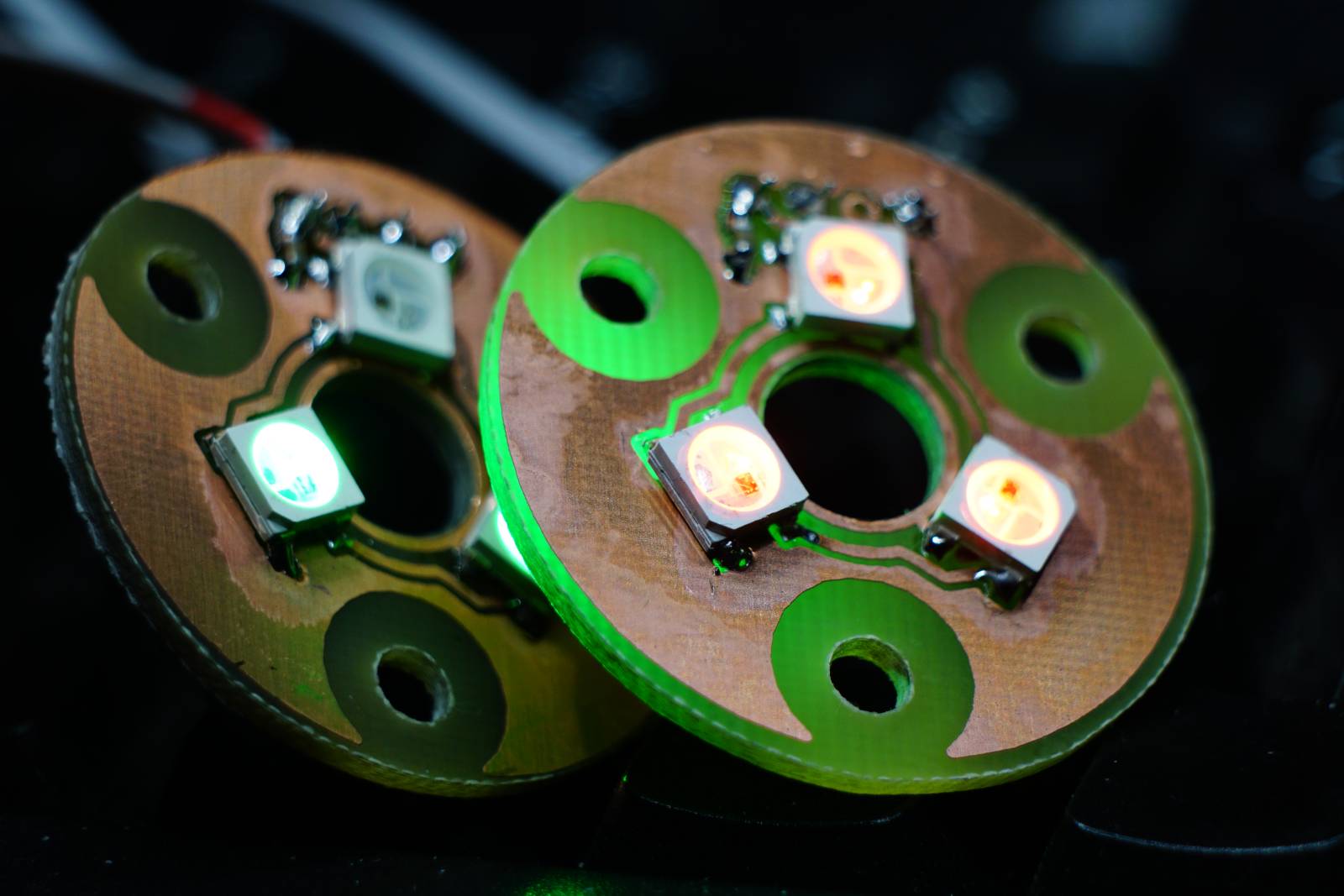

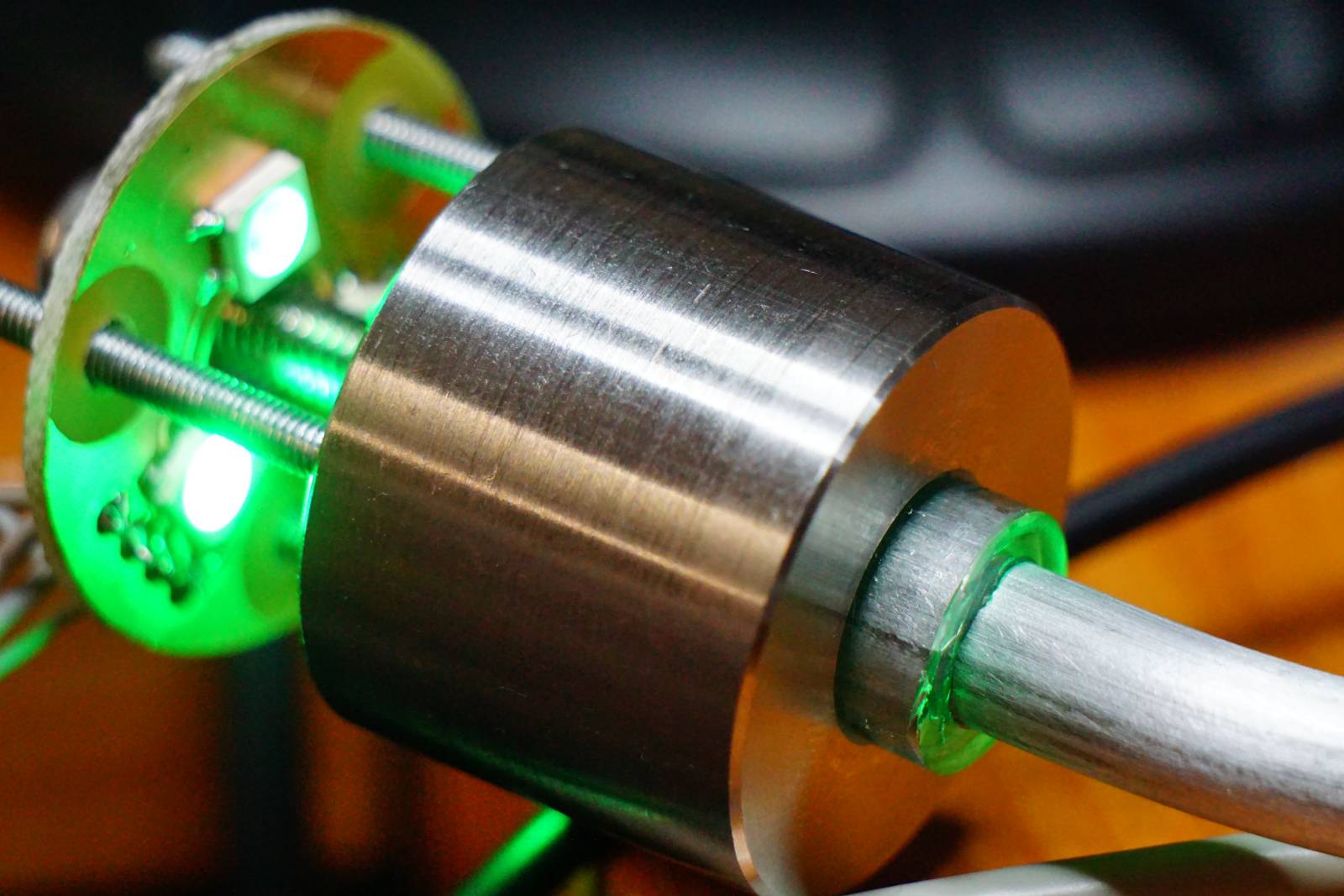

Der Start- und der Zielpunkt brauchen auch noch ein kleines Platinchen ...

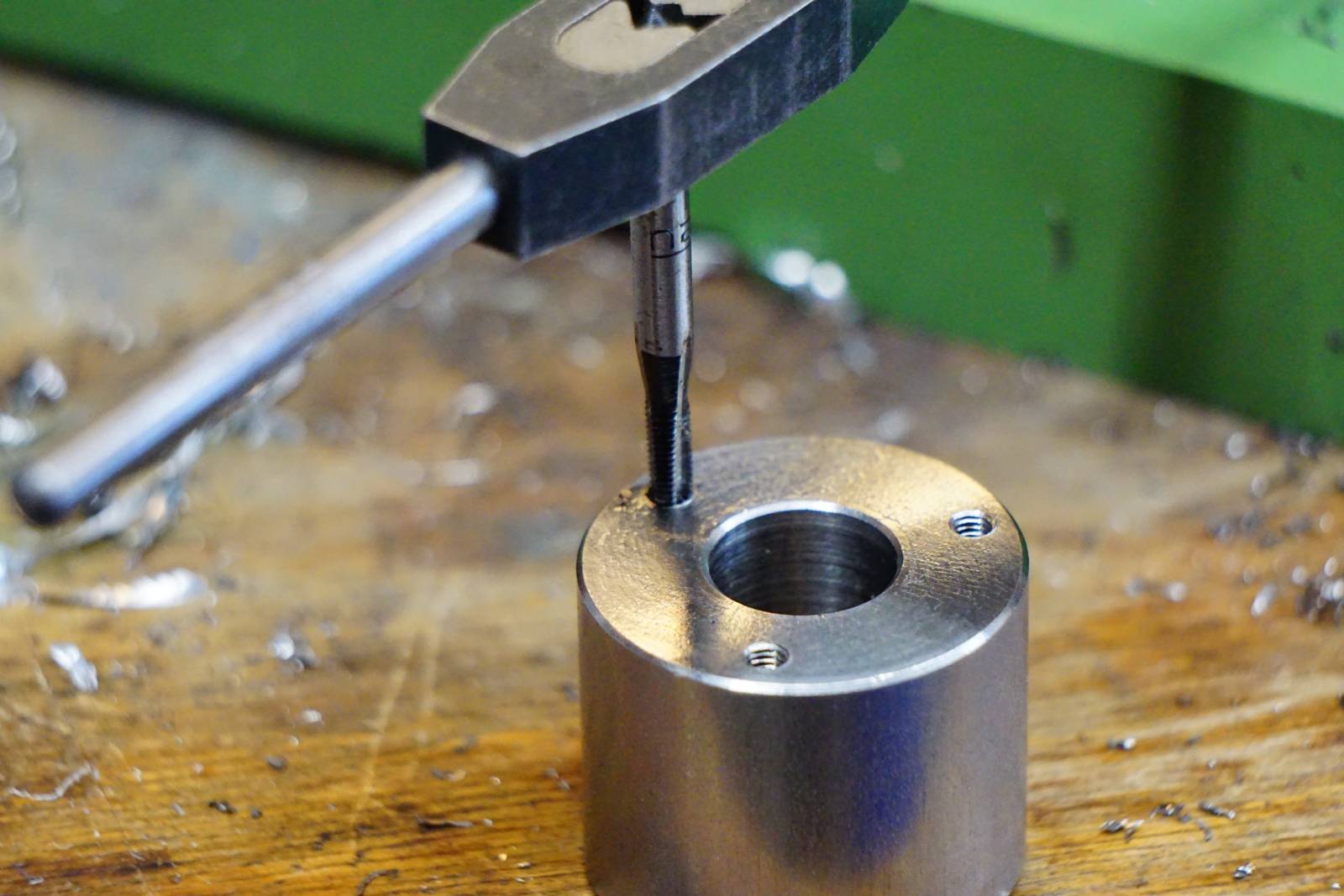

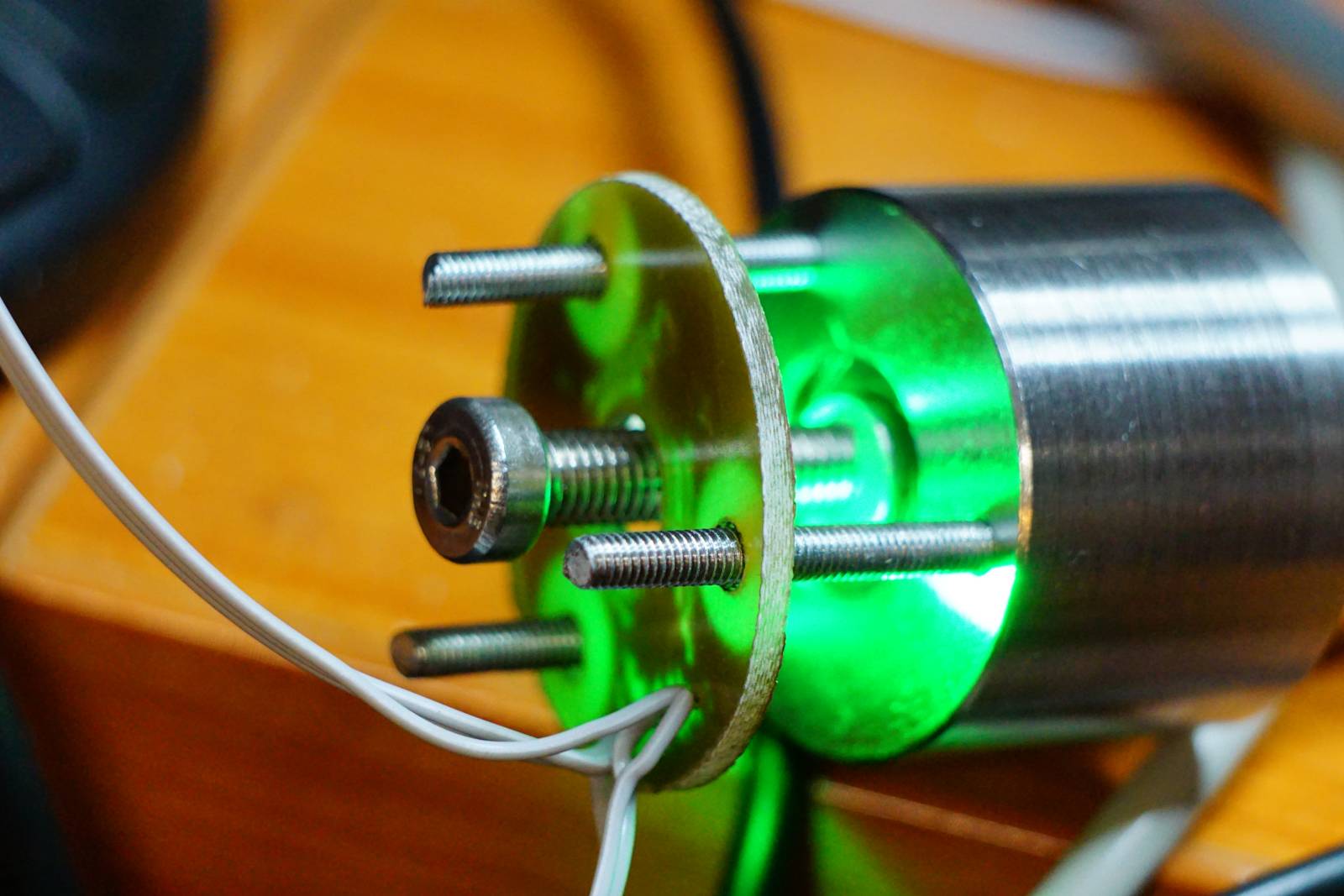

... und ein paar Löcher zum Anschrauben

passt :D

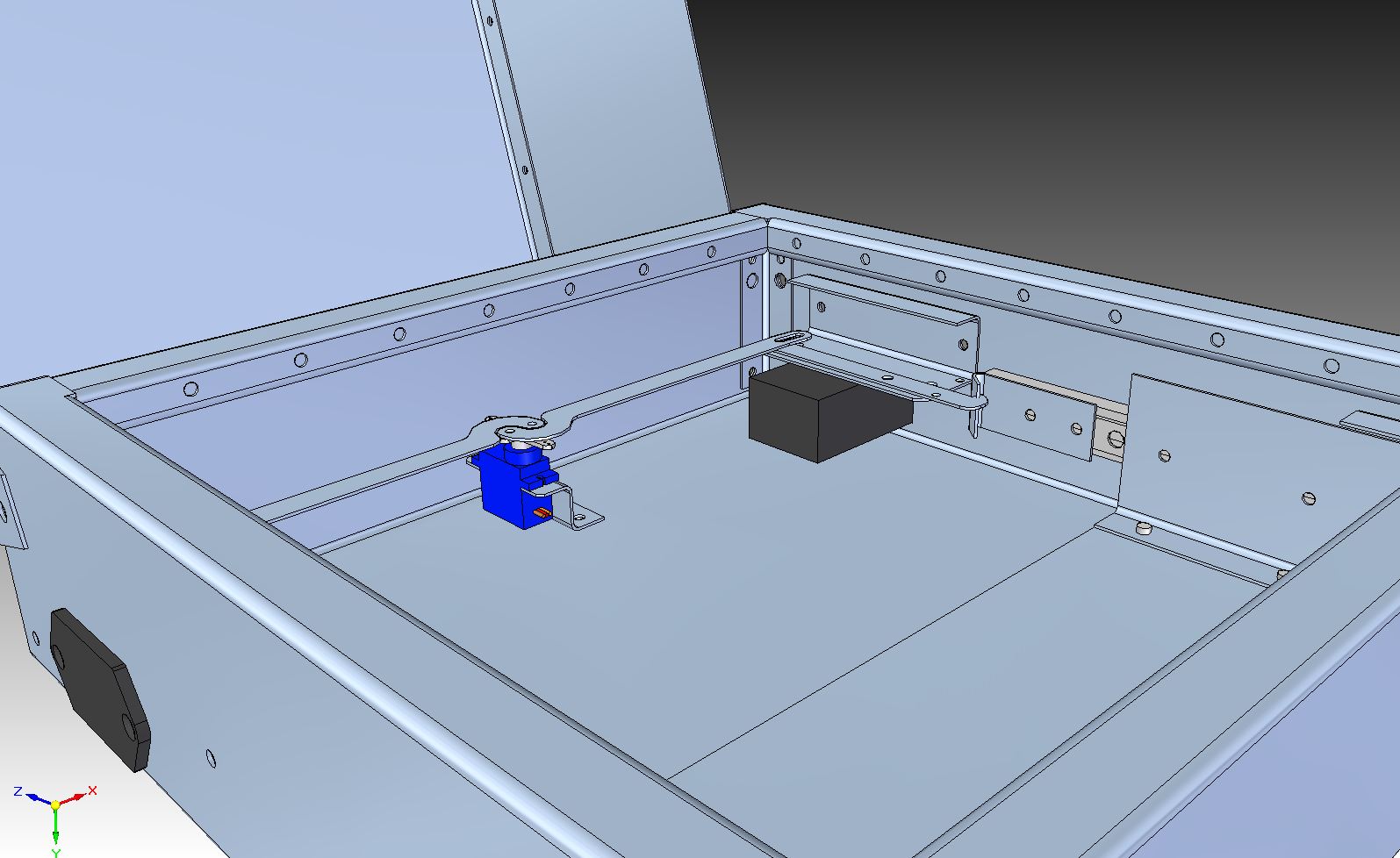

Das Gehäuße ensteht zunächst im CAD.

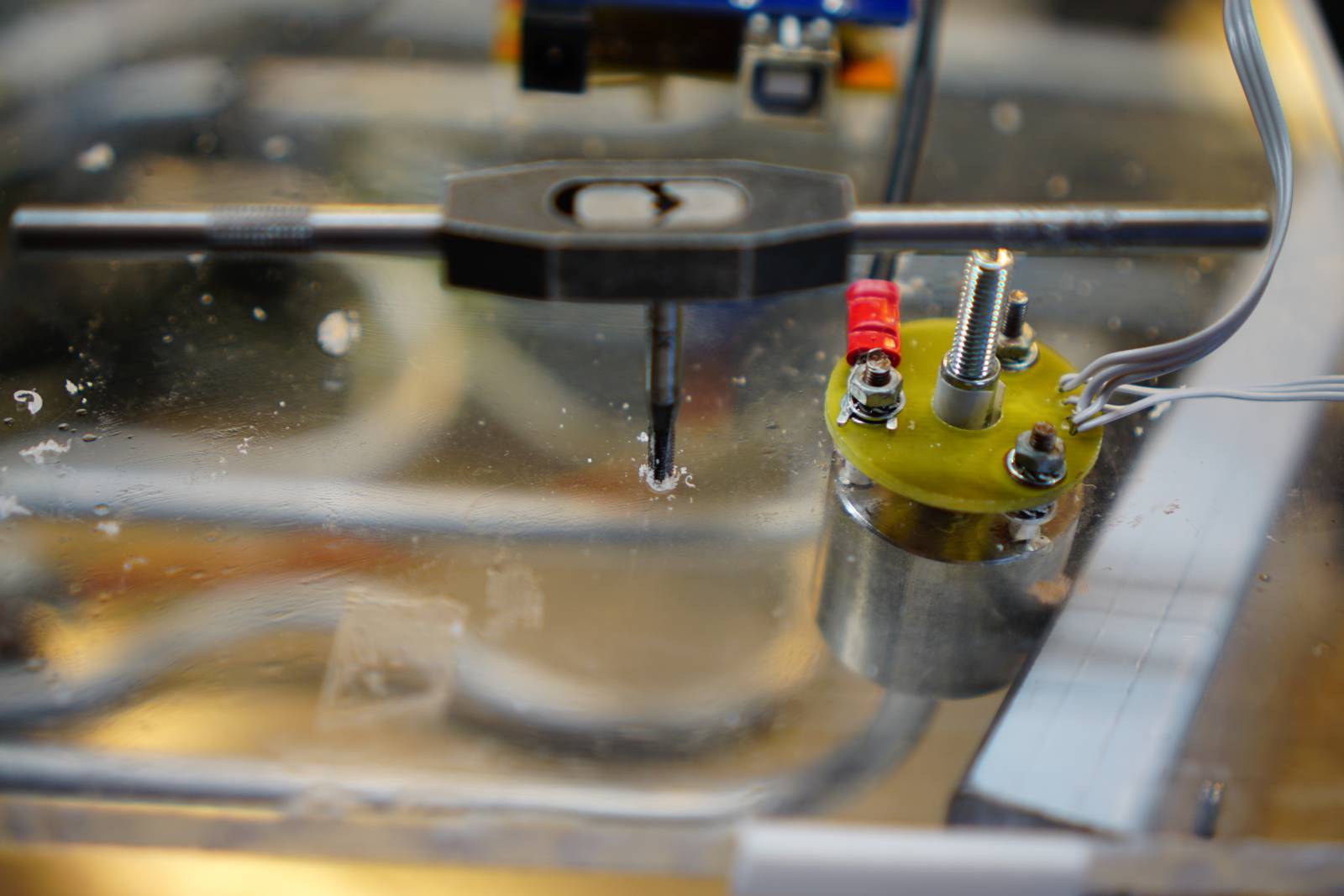

Die Plexiglasplatte ist besonders heikel.

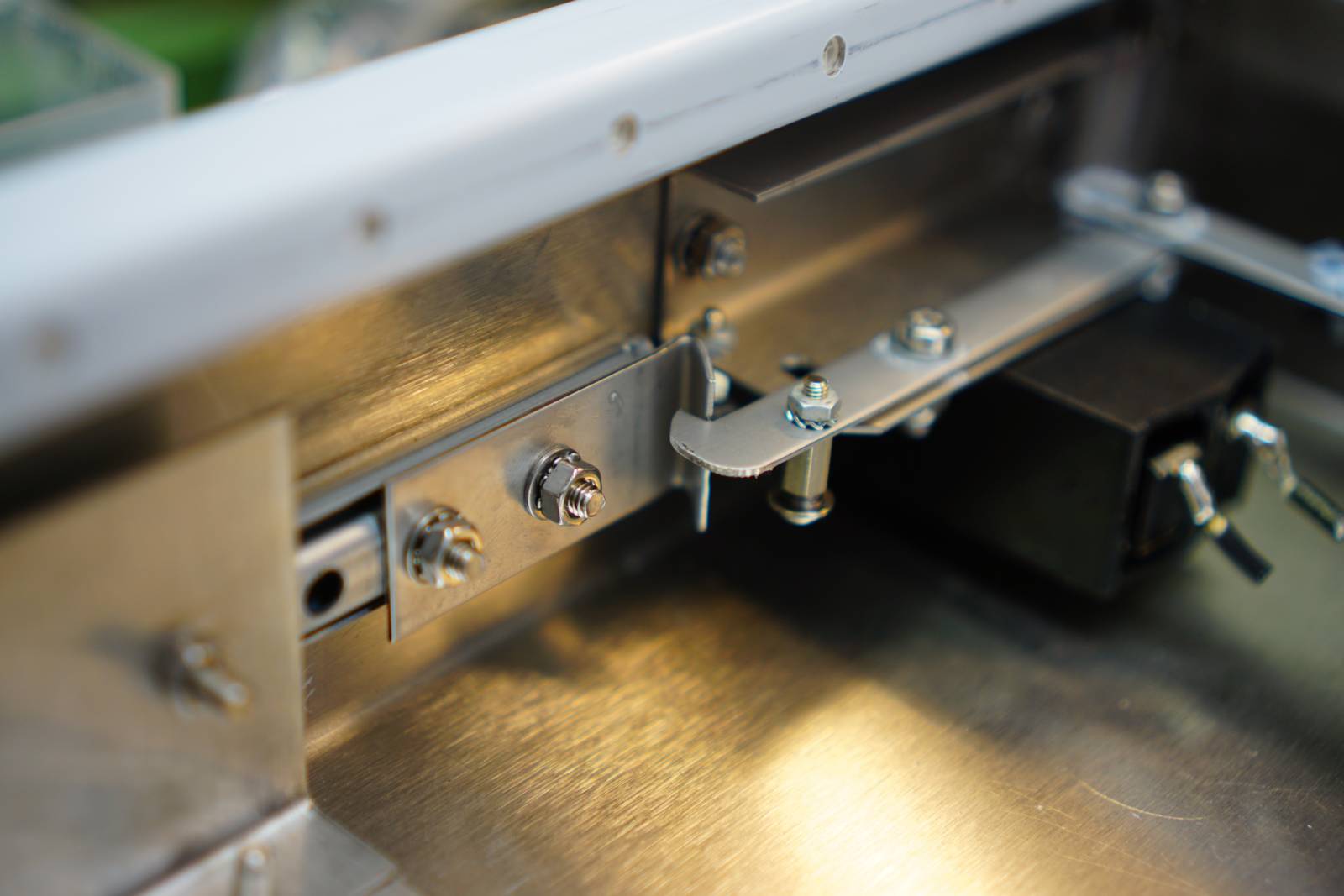

Alles zusammen schrauben...

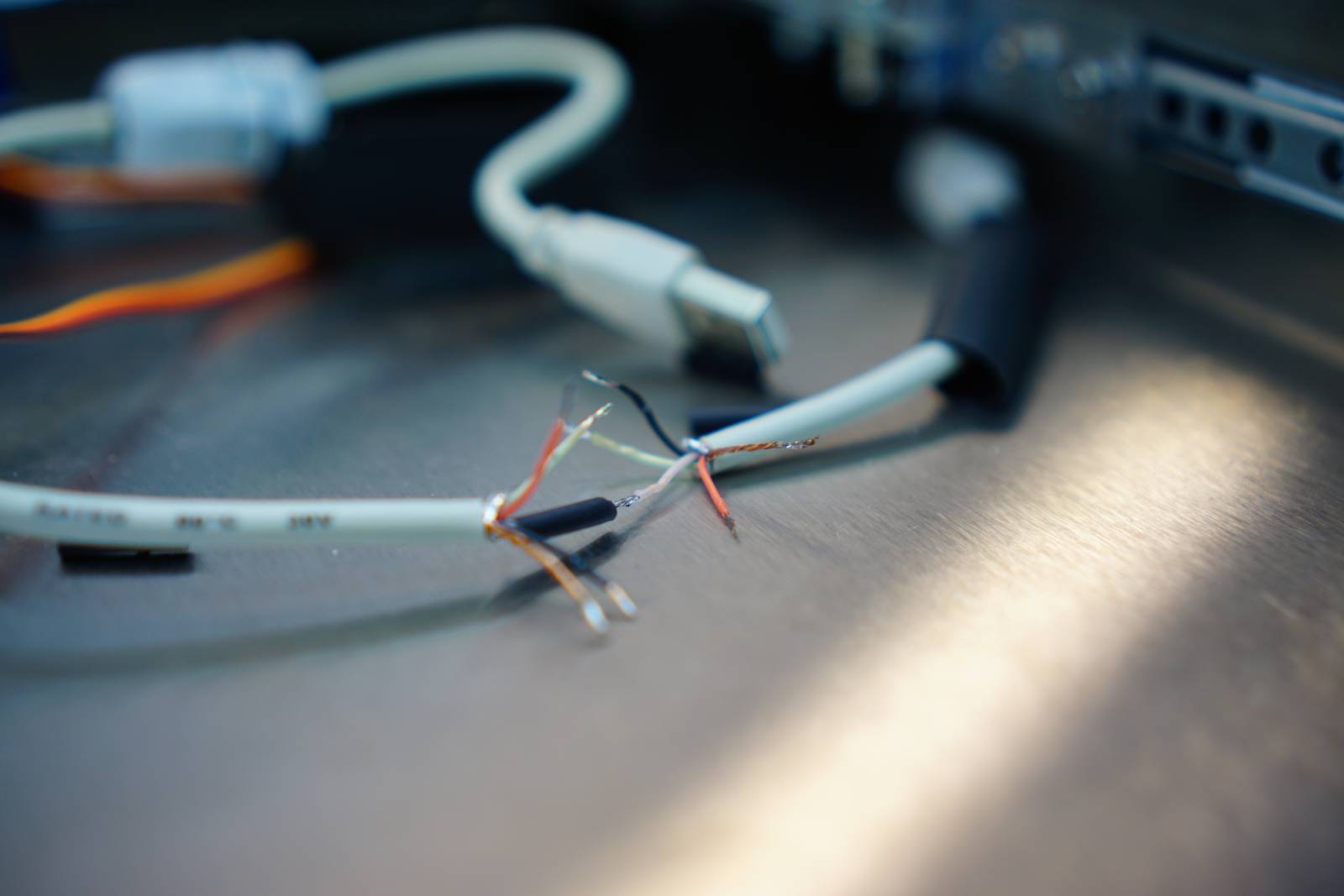

...und verkabeln.

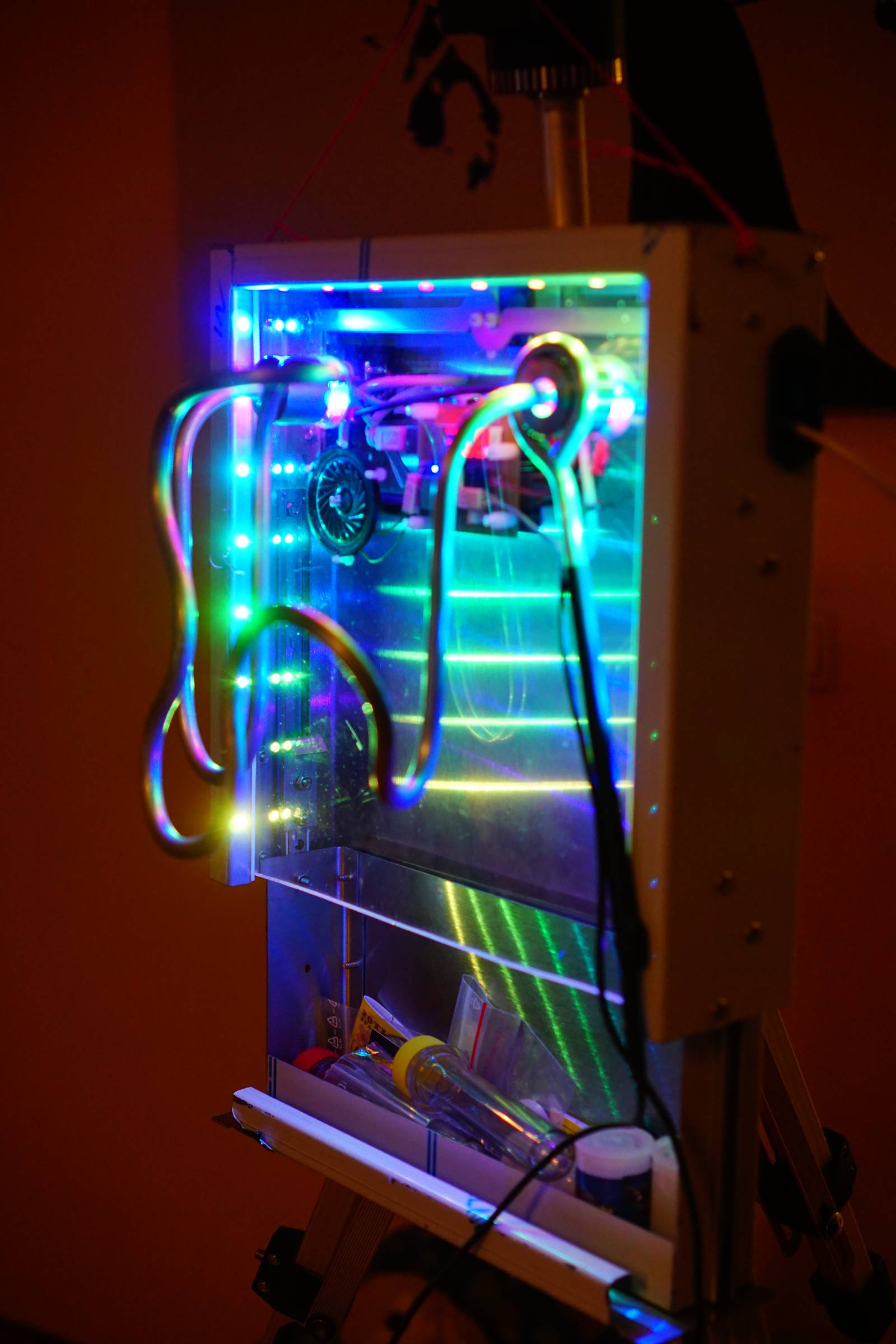

Und schon kann gespielt werden.

Fortsetzung folgt..
